Ei! Sou um fornecedor de tubos de LL - barbatana, e hoje vou guardá -lo como calcular a área de transferência de calor de um tubo de LL - com barbatana. Isso é super importante se você gosta de sistemas de troca de calor, porque ajuda a descobrir como seu tubo pode transferir calor.

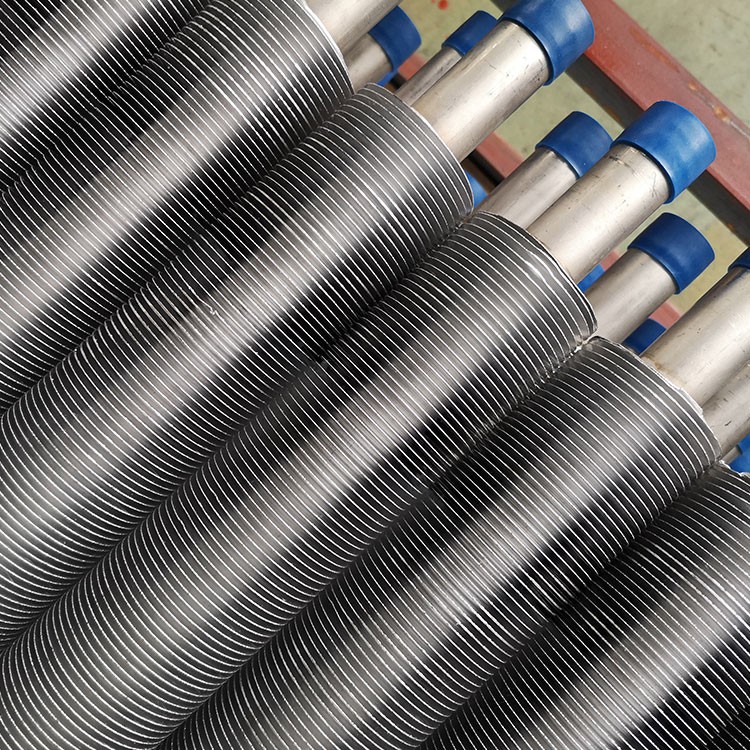

Compreendendo o básico dos tubos de LL - barbatana
Antes de entrarmos nos cálculos, vamos falar rapidamente sobre o que são os tubos de LL. Esses tubos têm um design de barbatana exclusivo que aprimora o processo de transferência de calor. Comparados aos tubos regulares, as barbatanas aumentam a área de superfície disponível para troca de calor, tornando -as mais eficientes. Você também pode estar interessado em outros tipos de tubos de barbatana, comoHH - tubo de barbatana, Assim,L - TUBO DE MINDO, eTubo alinhado longitudinal. Cada tipo tem suas próprias vantagens e é adequado para diferentes aplicações.
Componentes da área de transferência de calor
A área de transferência de calor de um tubo de LL - alinhado consiste em duas partes principais: a área do tubo base e a área das barbatanas.
Área do tubo base
O tubo base é a parte central do tubo de barbatana. Para calcular sua área de superfície, usamos a fórmula para a área de superfície lateral de um cilindro. A fórmula é (a_ {base} = \ pi dl), onde (d) é o diâmetro externo do tubo base e (l) é o comprimento do tubo.
Digamos que temos um tubo base com um diâmetro externo (d = 50) mm (ou (0,05) m) e um comprimento (L = 2) m. Usando a fórmula, obtemos (a_ {base} = \ pi \ times0.05 \ times2 \ aprox 0,314) (m^{2}).
Área das barbatanas
Cálculo da área das barbatanas é um pouco mais complicado. Primeiro, precisamos conhecer as dimensões das barbatanas, como a altura da barbatana ((h)), a espessura da barbatana ((t)) e o número de barbatanas por unidade de comprimento ((n)).
A área de uma única barbatana pode ser aproximada como a soma dos dois lados - áreas e a área superior. A área lateral de uma barbatana é (2 \ vezes h \ times l) (já que existem dois lados) e a área superior - é (t \ times l). Portanto, a área de uma única barbatana (a_ {fin} = 2hl + tl = (2h + t) l).
O número total de barbatanas no tubo é (n = nl). Portanto, a área total da fin (a_ {fins} = n \ times a_ {fin} = nl \ times (2h + t) l = nl^{2} (2h + t)).
Vamos supor que tenhamos aletas com altura (h = 10) mm ((0,01) m), uma espessura (t = 1) mm ((0,001) m) e o número de aletas por metro (n = 200) finas/m e o comprimento do tubo (l = 2) m.
Primeiro, calcule a área de uma única barbatana: (a_ {fin} = (2 \ times0.01 + 0,001) \ times2 = (0,02 + 0,001) \ times2 = 0,042) (m^{2}).
O número total de barbatanas (n = nl = 200 \ times2 = 400) barbatanas.
A área total da barra (a_ {fins} = 400 \ times0.042 = 16.8) (m^{2}).
Área total de transferência de calor
A área total de transferência de calor (a_ {total}) do tubo ll - barbatana é a soma da área do tubo base e a área das barbatanas, ou seja, (a_ {total} = a_ {base}+a_ {fins}).
Usando os valores que calculamos acima, (a_ {total} = 0,314+16.8 = 17.114) (m^{2}).
Fatores que afetam o cálculo da área de transferência de calor
Existem vários fatores que podem afetar a precisão do nosso cálculo da área de transferência de calor.
Eficiência da barra
Na realidade, as barbatanas não transferem o calor com a mesma eficiência que assumimos em nosso cálculo simples. A eficiência da barbatana leva em consideração o fato de que a temperatura ao longo da barbatana diminui da base para a ponta. Um fator de eficiência da FIN ((\ eta)) é usado para ajustar o cálculo da área da barbatana. A área da barbatana ajustada é (a_ {fins - ajustada} = \ eta \ times a_ {fins}).
Tubo - To - Bonding de barbatana
A qualidade da ligação entre o tubo base e as barbatanas também afeta a transferência de calor. Uma ligação ruim pode reduzir a área efetiva de transferência de calor. Se a ligação não for perfeita, parte da área da FIN pode não contribuir efetivamente para o processo de transferência de calor.
Incrustação
Com o tempo, a incrustação pode ocorrer na superfície do tubo barbatano. A incrustação é o acúmulo de sujeira, escala ou outros depósitos na superfície do tubo. Isso reduz a área efetiva de transferência de calor. Para explicar a incrustação, um fator de incrustação ((R_F)) é às vezes usado no design do trocador de calor.
Importância do cálculo preciso da área de transferência de calor
Cálculo com precisão A área de transferência de calor é crucial por vários motivos.
Design do sistema
No projeto do trocador de calor, a área de transferência de calor determina o tamanho e o desempenho do trocador. Se a área calculada for muito pequena, o trocador de calor poderá não ser capaz de transferir a quantidade necessária de calor. Por outro lado, se a área for muito grande, poderá levar a custos aumentados e uma pegada física maior.
Eficiência energética
Um cálculo correto na área de transferência de calor ajuda a otimizar a eficiência energética do sistema de troca de calor. Ao garantir que o tubo possa transferir o calor de maneira eficaz, podemos reduzir o consumo de energia e os custos operacionais.
Conclusão
O cálculo da área de transferência de calor de um tubo de LL - alinhado envolve considerar a área do tubo base e a área das barbatanas. Embora os cálculos básicos sejam baseados em fórmulas geométricas simples, fatores como eficiência da barbatana, tubo - para a ligação da barbatana e a incrustação precisam ser levados em consideração para um resultado mais preciso.
Se você estiver no mercado de tubos de alta qualidade LL - ou precisar de mais informações sobre os cálculos de transferência de calor, fique à vontade para nos alcançar. Estamos aqui para ajudá -lo com todas as suas necessidades de tubo de barbatana e garantir que você obtenha as soluções de troca de calor mais eficientes.
Referências
- Incropera, FP, & DeWitt, DP (2002). Fundamentos de transferência de calor e massa. John Wiley & Sons.
- Holman, JP (2010). Transferência de calor. McGraw - Hill.
